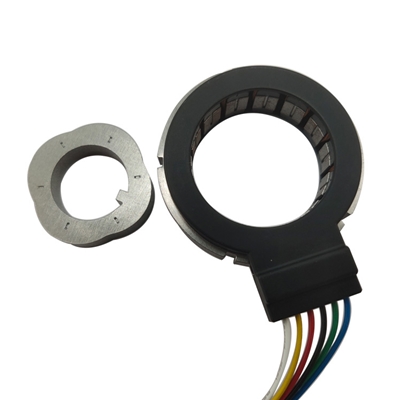

永磁同步编码器HMEL15Q0137市 场 价： ￥0元/个
优 惠 价： ￥0元/个
产品材料：
- 传感器本体 = PA66 + GF30%
- 衬套 = 铣削黄铜
- O型圈 = 橡胶
- 束带 = OD4.1 四芯线

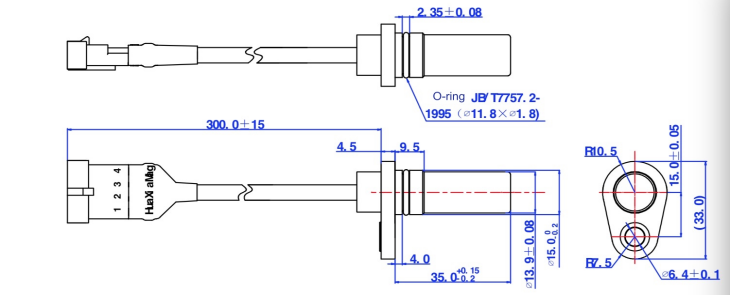

- 推荐安装孔 15.05 +0.10/-0.00

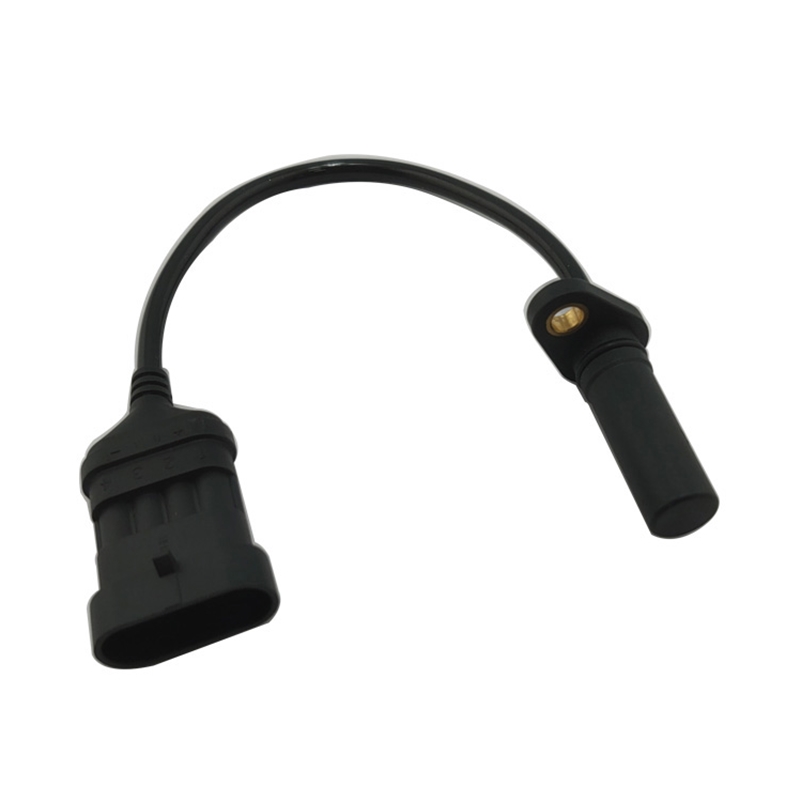

永磁同步编码器HMEL15Q0137
产品介绍
永磁同步电机编码器主要采用霍尔或巨磁电阻元件, 通过对旋转的磁钢引起磁场变化进行检测,通过模拟数字信号处理, 最终以便于接受的ABZ或PWM方式
对电机转轴绝对位置测量。可用于永磁同步电机上;也可利用输出的AB正交两路脉冲,用于交流异步电机。外壳选用特殊材质,具有强度高,耐温性好等优点
产品配套附件在一定程度上增加了产品的感应距离,整体上使得产品可靠性高,稳定性好, 使用范围更广.

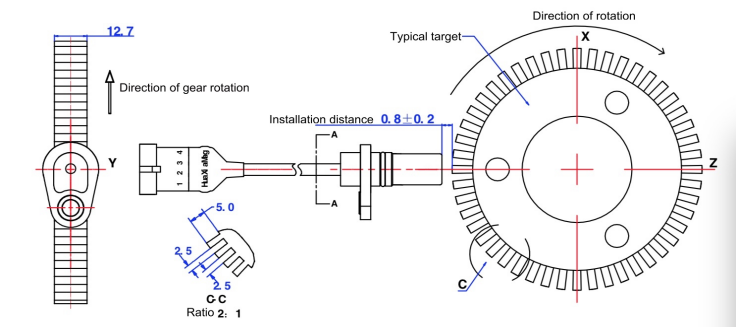

Mechanical parameter 机械参数 Item 项目 Parameter 参数 Remark 备注 Air gap 气隙 0.0~1.8mm(install distance 0.8±0.2) 0.0~1.8mm（安装距离0.8±0.2） different gears, different sensing distance 不同的齿轮，不同的感应距离 Target gear width 目标齿轮宽度 2.5mm (recommendation) 2.5mm（推荐） other gears maybe same 其他齿轮可能相同 target gear space width 目标齿轮间隙宽度 2.5mm (recommendation) 2.5mm（推荐） other gears maybe same 其他齿轮可能相同 gear height 齿轮高度 >3mm (recommendation) >3mm（推荐） the smaller of gear height, the smaller max sensing distance 齿轮高度越小，最大感应距离越小 gear thickness 齿轮厚度 >10mm (recommendation) >10mm（推荐） the smaller gear thickness, the smaller axis shift 齿轮厚度越小，轴向偏移越小 sensor shift 传感器偏移 ±1.5mm ±1.5mm based on the gear size 基于齿轮尺寸 Electric parameter 电气参数 Item 项目 Parameter 参数 Remark 备注 Input voltage 输入电压 4.5~18V 4.5~18V Max input voltage 最大输入电压 18V 18V Output signal 输出信号 Signal mode 信号模式 squre wave 方波 2 phase, phase difference 90° 2相，相位差90度 Duty ratio 占空比 50%±10% 50%±10% Phase difference 相位差 90°±20° 90°±20° can be modified if need 如有需要，可以修改 Output Hi-TTL 输出高电平TTL ≥VS-0.5V ≥VS-0.5V Output Lo-TTL 输出低电平TTL ≤0.5V ≤0.5V Overload voltage 过载电压 Max 20mA 最大20mA Up time 上升时间 10μs (typical) 10μs（典型） based on overload impedance 基于过载阻抗 Down time 下降时间 2μs (typical) 2μs（典型） Frequency 频率 10Hz~20KHz 10Hz~20KHz based on the gear size and sensing distance if more than 10KHz 如果超过10KHz，基于齿轮尺寸和感应距离 Short-circuit protection 短路保护 Yes 是 Voltage (normal) 正常电压 5V=(7MA) 5V=(7MA) 正常电压 12V=(7MA) 12V=(7MA) Backward voltage 反向电压 -18V -18V Ambient test 环境测试 Item 项目 Parameter 参数 Remark 备注 EML 电磁锁 Radiation immunity 辐射免疫 EN 61000-6-2-2005 EN 61000-6-2-2005 Conduction disturbance voltage of the power wall 电源墙传导干扰电压 EN 61000-6-3-2007 EN 61000-6-3-2007 ESD 静电放电 Fast transient burst 快速瞬变脉冲群 EN 61000-6-4-4-2012 EN 61000-6-4-4-2012 Temperature 温度 -40°~120°C -40°~120°C Thermal shock 热冲击 -40°~120°C -40°~120°C from humidity to temperature, stay 1/2 hour, time transfer <10S 从湿度到温度，停留半小时，时间转换<10秒 High temperature test 高温测试 1000 hours @120°C 1000小时@120°C Mechanical shock 机械冲击 IEC60068-2-27-2008 IEC60068-2-27-2008 机械冲击 IEC60068-2-29-1995 IEC60068-2-29-1995 Shock 冲击 IEC60068-2-6-2008 IEC60068-2-6-2008
Wire connection 电线连接 Wire color 电线颜色 Remark 备注 Yellow 黄色 VCC VCC Blue 蓝色 OUT B 输出B White 白色 OUT A 输出A Black 黑色 GND 地 友情链接： - 关于我们
