经纬磁阻旋转变压器74XU0412.7C市 场 价： ￥0元/个
优 惠 价： ￥0元/个
产品特点：
- 高速旋转,转速可以达到30000RPM
- 低成本,免维护, 高可靠性
- 耐振动、冲击,防护等级： IP68
- 耐高低温, 允许工作温度范围-40°C - 155°C
- 符合GB/31996-2015 标准

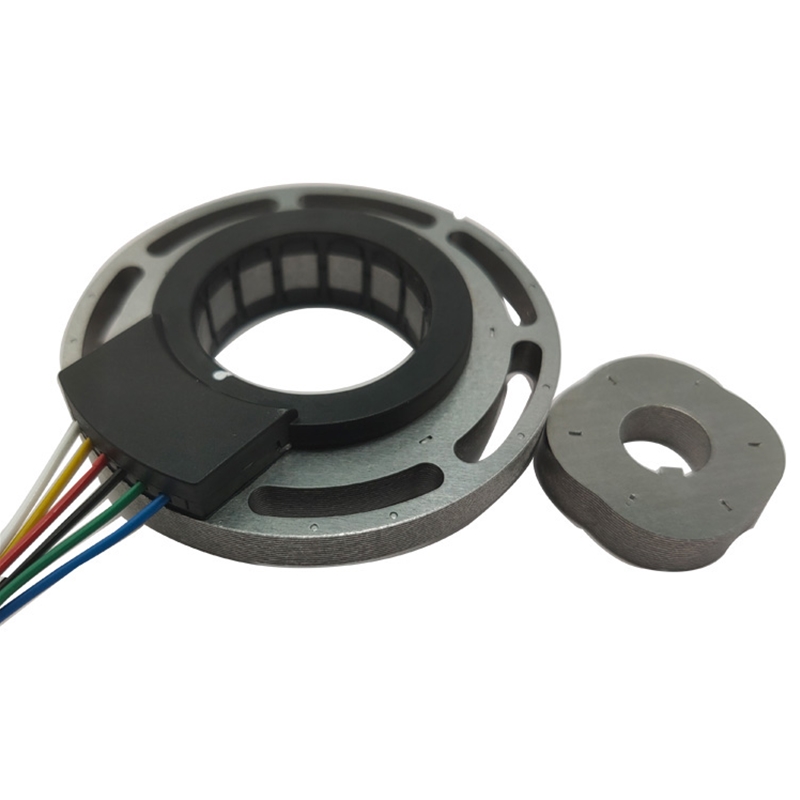

经纬磁阻旋转变压器74XU0412.7C
产品介绍
磁阻式旋转变压器（Variable-Reluctance Resolver）是一种输出电压隨转子转角变化的信号元件。在励磁绕组产生的交流磁场周期性
稳定情况下, 转子旋转导致定转子间气隙磁场发生变化, 反馈给副边绕组电感发生变化,从而感应电动势发生变化, 形成电压信号, 通过
A/D转换为数字信号 ( 即角度信号）。产品传输信号采用电磁场感应型式,适用于各种惡劣的环境, 所以被广泛应用在航空、航天、雷达
等军事装备领域,以及汽车、机器人、冶金机械、纺织机械等工业领域。
产品参数
Item Parameter Remark Poles 极点 4 4 Input voltage 输入电压 7VAC 7VAC Valid value 有效值 Input frequency 输入频率 10KHz 10KHz Transformation ratio 变换比 (0.286±10%) (0.286±10%) Accuracy 准确性 ≤±30' Max ≤±30' Max Mechanical angle 机械角度 Phase shift 相位偏移 ≤-15° ≤-15° Input impedance: Zro 输入阻抗：Zro 120Ω±20% 120Ω±20% Output impedance: Zso 输出阻抗：Zso 400Ω±20% 400Ω±20% Dlelectric strength 介电强度 Ground: AC 500V 1min 接地：AC 500V 1分钟 ≤10mA ≤10mA 介电强度 Phase: AC 500V 1min 相位：AC 500V 1分钟 ≤10mA Insolution resistance 绝缘电阻 250M Ω Min 250M Ω Min DC 500V DC 500V Weight 重量 ≤0.25Kg ≤0.25Kg Allowable max speed 允许最大速度 20000 rpm 20000 rpm Working temperature 工作温度 -40°C~155°C -40°C~155°C Field impedance 场阻抗 28Ω±10% 28Ω±10% Sin impedance 正弦阻抗 58Ω±10% 58Ω±10% Cosin impedance 余弦阻抗 61Ω±10% 61Ω±10% Single conductor² 单导体 0.35mm² 0.35mm² Wire 导线 22#x6 22#x6 Wire defination 导线定义 Ref+ 参考+ Red 红色 Ref- 参考- Black 黑色 Sin+ 正弦+ White 白色 Sin- 正弦- Blue 蓝色 Cos+ 余弦+ Yellow 黄色 Cos- 余弦- Green 绿色

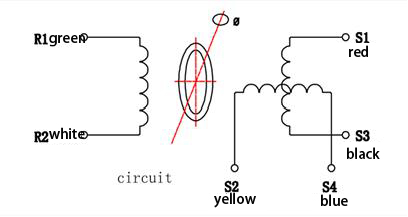

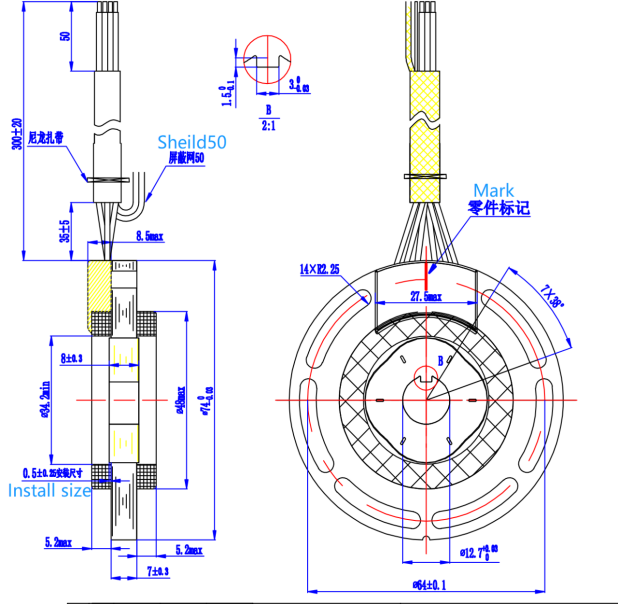

备注： 1. 绕组电阻在20°C~30°C时测量 2. 输出电压方程 US1S3=KUR1RSCOS4 ∅ US2S4=KUR1RSIN4 ∅ 正方向是从出口端顺时针旋转的转子
