交流异步电机编码器HMEX67Q0004-48市 场 价： ￥0元/个
优 惠 价： ￥0元/个
产品特点：
- 感应能力强,从10Hz-20KHz
- 产品符命ROHS标准
- 防护等级达到IP67
- 可定制不同的外形尺寸和性能參数

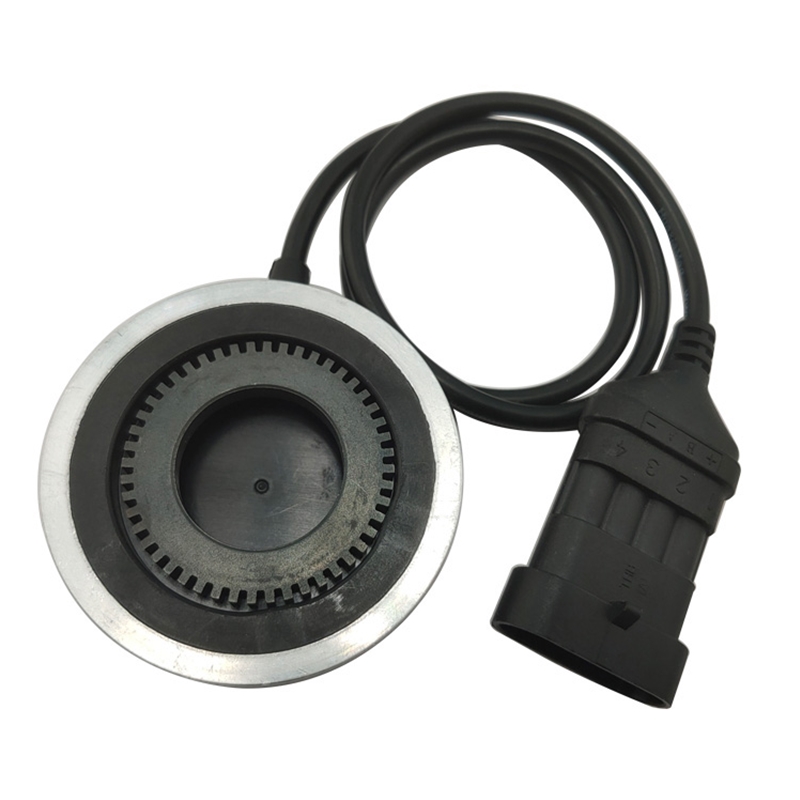

交流异步电机编码器HMEX67Q0004-48
产品介紹
交流异步电机编码器包括双路测速传感器、交流电机编码器、编码器总成, 主要采用霍尔或巨磁电阻元件集成电路 （偏置磁场 ) ,
通过对旋转的齿轮或磁钢引起微场变化进行检测和测量, 从而实现测速和判向功能。该类传感器外壳都选用特殊材质, 具有强度高,
耐温性能妤等优点, 产品配套附件也在一定程度上增加了产品的感应距离,整体上使得产品可靠性更黨,稳定性更好,使用范围更广。

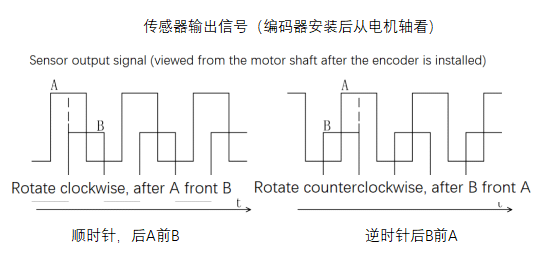

电气参数 项目 参数 脉冲/循环 48 频率 10Hz~20KHz 输出信号 开集电极输出/最大输出电流 25mA (每个输出) 占空比 50%±25% 相位差 90°±20° 工作电压 5V~24V 工作电流 典型 7mA(Vcc=5V) 温度 -30°~+120°C 最小上拉阻抗 Vcc=5V 270Ω 最小上拉阻抗 Vcc=12V 680Ω 最小上拉阻抗 Vcc=24V 1500Ω 连接线 4 芯公头 适配器连接器 DJ7041-1.5-21 或 282088-1 环境测试 项目 参数 工作条件高低温循环测试 -30°~+120°C 5 天工作条件 高低温循环测试 -30°C 1小时, 120°C 1小时, 30个循环 高温高湿测试 80°C 93%RH 2小时, -30°C 2小时, 12个循环 抗冲击测试 将传感器加热至 120°C 并放入 20°C 水中 12个循环 振动测试 A: 正弦, EN60068-2-6-2008 振动测试 B: 碰撞, EN60068-2-29-1995 振动测试 A: 冲击, EN60068-2-27-2009 静电放电 EN61000-4-2-2009 电磁兼容性 EN61000-4-3-2006 电气快速脉冲测试 IEC61000-4-4-2012
Wire connection 线连接 1 red 1红色 VCC VCC 2 green 2绿色 OUT B 输出B 3 white 3 白色 OUT A 输出A 4 black 4 黑色 GND 地线
