交流异步电机编码器HMEX40C0017市 场 价： ￥0元/个
优 惠 价： ￥0元/个
产品特点：
- 感应能力强,从10Hz-20KHz
- 产品符命ROHS标准
- 防护等级达到IP67
- 可定制不同的外形尺寸和性能參数

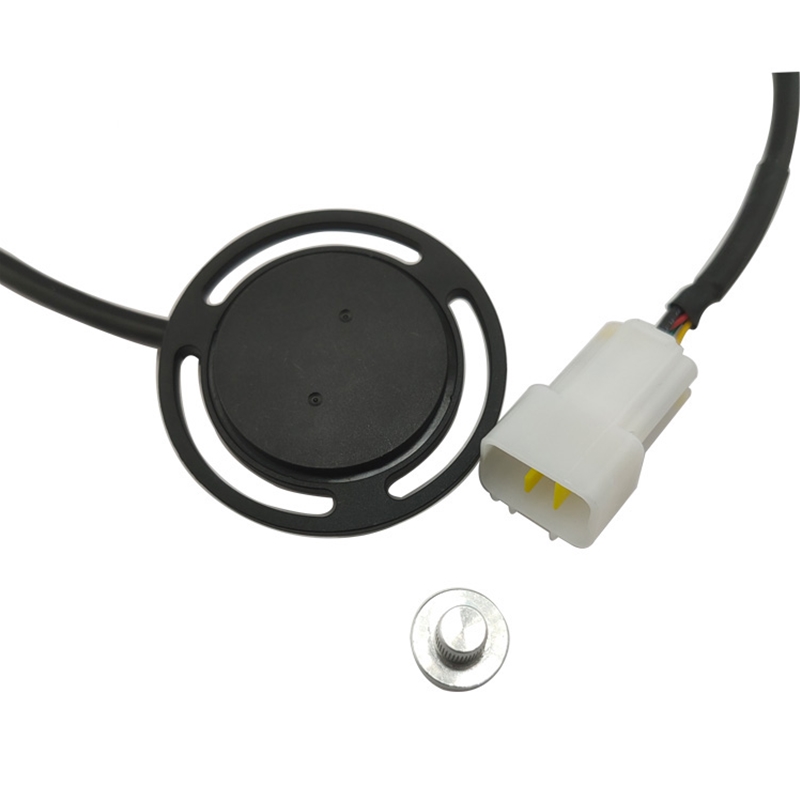

交流异步电机编码器HMEX40C0017
产品介紹
交流异步电机编码器包括双路测速传感器、交流电机编码器、编码器总成, 主要采用霍尔或巨磁电阻元件集成电路 （偏置磁场 ) ,
通过对旋转的齿轮或磁钢引起微场变化进行检测和测量, 从而实现测速和判向功能。该类传感器外壳都选用特殊材质, 具有强度高,
耐温性能妤等优点, 产品配套附件也在一定程度上增加了产品的感应距离,整体上使得产品可靠性更黨,稳定性更好,使用范围更广。

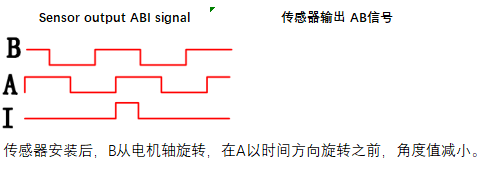

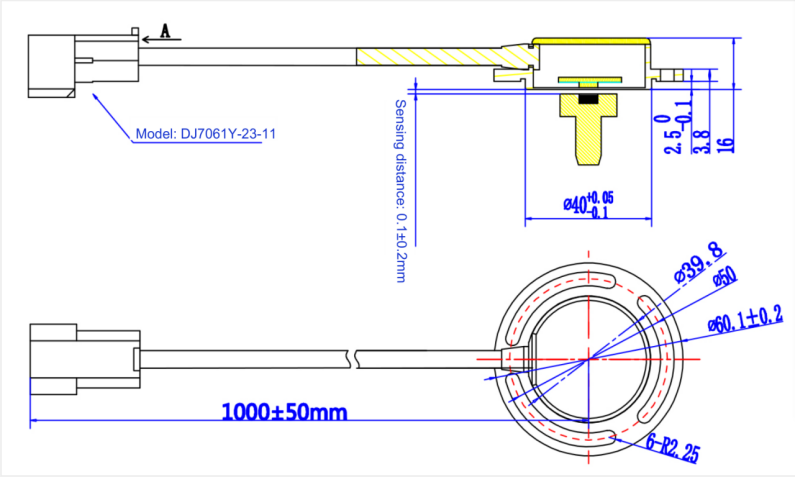

Electric parameter电气参数 Item 项目 Parameter 参数 Output 输出 ABI Incremental pulse ABI增量脉冲 Max speed 最大速度 14600 rpm 14600转/分钟 Output TTL 输出TTL Complementary output (CMOS TTL) 互补输出（CMOS TTL） Output drive power 输出驱动功率 15mA (Vcc=5V) 15毫安（Vcc=5V） Output data 输出数据 Duty cycle 占空比 refer to ABI protocol 参见ABI协议 Resolution 分辨率 0.01° 0.01度 Accuracy 精度 1.0° 1.0度 Work voltage 工作电压 DC: 5.0V-15V 直流：5.0V-15V Work currency 工作电流 Typical 14mA (Vcc=5V) 典型14毫安（Vcc=5V） 工作电流 Max 16mA (Vcc=5V) 最大16毫安（Vcc=5V） Output Hi TTL 输出高电平TTL 3.5±0.5V 3.5±0.5V Output Lo TTL 输出低电平TTL ≤0.7V ≤0.7V Work temperature 工作温度 -40°C~+120°C -40°C~+120°C Storage temperature 储存温度 -40°C~+125°C -40°C~+125°C Protection class 防护等级 IP67 IP67 Corresponding connector1 对应连接器1 Corresponding connector2 对应连接器2 Builtin pull-up 内置上拉 Installation 安装 see drawings 参见图纸 Output pulse 输出脉冲 4096pulse/circle 4096脉冲/圈 Work voltage 工作电压 DC:5V-15V 直流：5V-15V Output A signal 输出A信号 4096pulse/circle 4096脉冲/圈 Output B signal 输出B信号 4096pulse/circle 4096脉冲/圈 Output I signal 输出I信号 1pulse/circle 1脉冲/圈
电线定义 SN 备注 1 白色 (A) 2 绿色 (B) 3 黄色 (I) 4 红色 (VCC) 5 黑色 (GND+屏蔽) 6 空
