耐高温磁阻旋转变压器132XU0471C市 场 价： ￥0元/个
优 惠 价： ￥0元/个
产品特点：
- 高速旋转,转速可以达到30000RPM
- 低成本,免维护, 高可靠性
- 耐振动、冲击,防护等级： IP68
- 耐高低温, 允许工作温度范围-40°C - 155°C
- 符合GB/31996-2015 标准

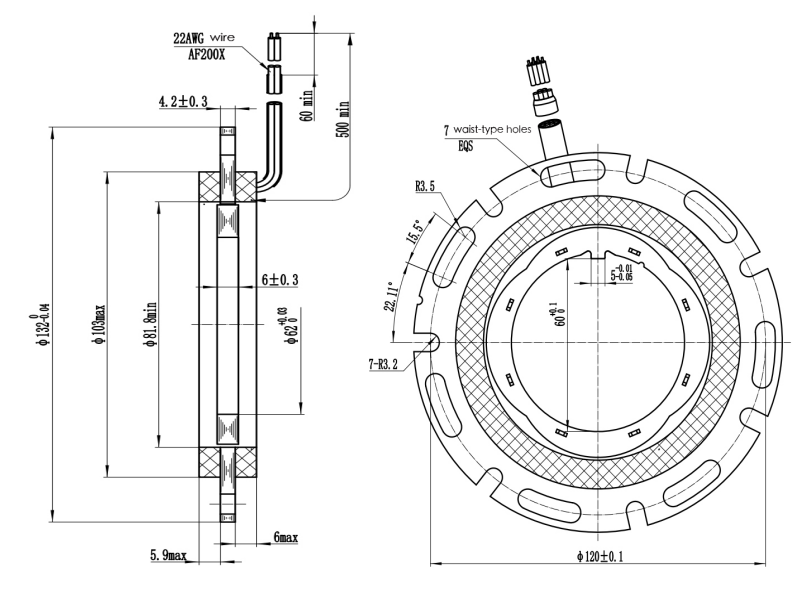

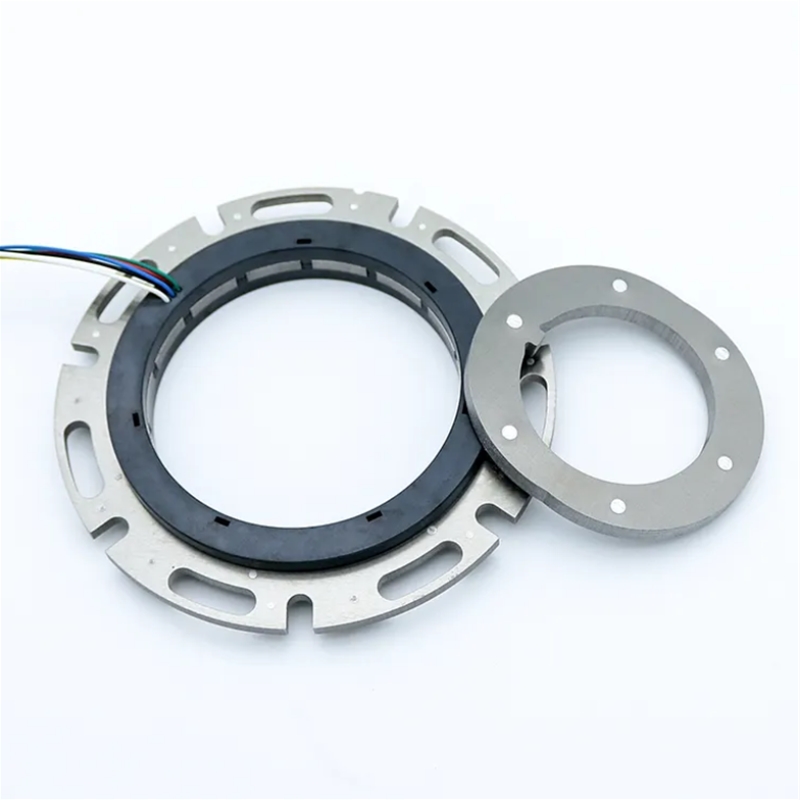

耐高温磁阻旋转变压器132XU0471C
产品介绍
磁阻式旋转变压器（Variable-Reluctance Resolver）是一种输出电压隨转子转角变化的信号元件。在励磁绕组产生的交流磁场周期性稳定情况下,
转子旋转导致定转子间气隙磁场发生变化, 反馈给副边绕组电感发生变化,从而感应电动势发生变化, 形成电压信号, 通过A/D转换为数字信号 ( 即角度信号）。
产品传输信号采用电磁场感应型式,适用于各种惡劣的环境, 所以被广泛应用在航空、航天、雷达等军事装备领域,以及汽车、机器人、冶金机械、纺织机械
等工业领域。
产品参数
Item Parameter Remark Model No.: 型号编号： 132XU0471A 132XU0471A HS300-2013171 HS300-2013171 Poles 极数 4 4 Input voltage 输入电压 7VAC 7VAC Valid value 有效值 Input frequency 输入频率 10KHz 10KHz Output voltage 输出电压 (2+10%)V (2+10%)V Transformation ratio 变换比 (0.286±10%) (0.286±10%) Accuracy 精度 ≤±30' Max ≤±30' Max Mechanical angle 机械角度 Input impedance: 输入阻抗： (120Ω±15%) Ω (120Ω±15%) Ω Excitation resistance: 激励电阻： (0±10%) Ω (0±10%) Ω Sin impedance 正弦阻抗 (22±10%) Ω (22±10%) Ω Cosin impedance 余弦阻抗 (22±10%) Ω (22±10%) Ω Dlelectric strength 介电强度 Ground: AC 500V 1min 接地：AC 500V 1分钟 ≤10mA ≤10mA 介电强度 Phase: AC 500V 1min 相位：AC 500V 1分钟 ≤10mA Insolution resistance 绝缘电阻 250M Ω Min 250M Ω Min DC 500V DC 500V Weight 重量 ≤0.34Kg ≤0.34Kg Allowable max speed 允许最大速度 20000 rpm 20000 rpm Working temperature 工作温度 -40°C~155°C -40°C~155°C Wire 导线 22AWG 22AWG Wire defination 线定义 Ref+ (R1+) 参考+ (R1+) Red 红色 Ref- (R3-) 参考- (R3-) Black 黑色 Sin+ (S2+) 正弦+ (S2+) White 白色 Sin- (S4-) 正弦- (S4-) Blue 蓝色 Cos+ (S1+) 余弦+ (S1+) Yellow 黄色 Cos- (S3-) 余弦- (S3-) Green 绿色 Cos- 余弦- Green 绿色
备注： 1. 绕组电阻在20°C~30°C时测量 2. 输出电压方程 Es1-s3=K*Er1-r3*Cos(P*∅) Es2-s4=K*Er1-r3*Sin(P*∅) 正方向是从出口端顺时针旋转的转子方向
